Химический состав：

Механические свойства：

Физическая работоспособность：

Технические характеристики: 1/2 "~ 240" (10-6000)

Номинальное давление: 0,6 МПа ~ 32 МПа, 150 фунтов ~ 2500 фунтов, PN0.25-PN42.0

Материал: 304, 304L, 321, 316, 316L, 310S и другие материалы

Стандарт Министерства химической промышленности: HG5010-52 ~ HG5028-58, HGJ44-91 ~ HGJ65-91, HG20592-2009[G20615-2009 (серия Calss)]

Применение: котлы высокого давления, нефтяная, химическая промышленность, судостроение, фармацевтическая, металлургическая, машиностроительная, пищевая и другие отрасли промышленности.

Фланец сосуда под давлением

Технические характеристики: DN300~3000

Примечание к продукту: Фланец сосуда высокого давления. Область применения: принадлежности для сосудов высокого давления систем отопления, вентиляции и кондиционирования воздуха, зданий, систем водоснабжения, принадлежности для трубопроводов высокого давления.

Категория продукта: Серия фланцев

Отрасли применения: системы отопления, вентиляции и кондиционирования воздуха, электроснабжение, водоснабжение зданий, арматура для сосудов высокого давления, арматура для напорных трубопроводов.

Технические параметры применения

Номинальное давление уплотнения PN, МПа (бар) 0,6 1,0 1,6 2,5 4,0 6,4

Вогнутая и выпуклая поверхность (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800

Поверхность шипа (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800

Полная плоскость (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800

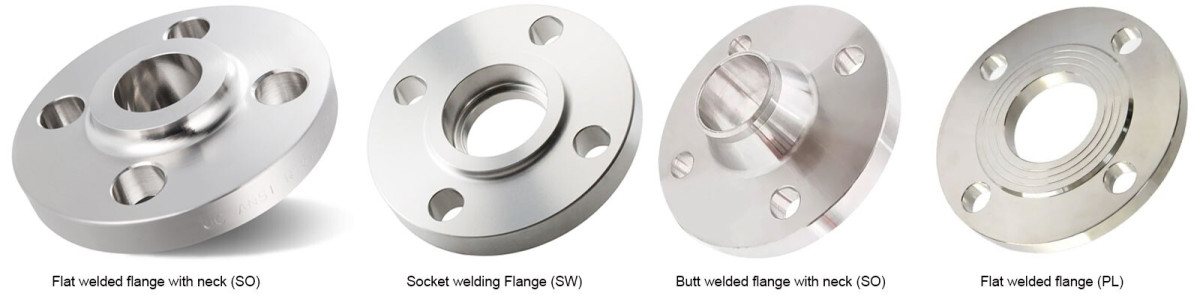

Плоский приварной фланец

Плоский приварной фланец включает в себя плоский приварной фланец и плоский приварной фланец с шейкой.

Фланец плоский приварной (ПЛ)

Плоский сварной фланец подходит для соединения стальных труб с номинальным давлением не более 2,5 МПа. Уплотнительная поверхность плоского сварного фланца может быть выполнена гладкого типа, вогнутого и выпуклого типа и типа шип три. Применение гладкого плоского сварного фланца является самым большим. Он в основном используется в случае умеренных условий среды, таких как неочищенный сжатый воздух низкого давления и циркулирующая вода низкого давления.

Фланец плоский приварной с горловиной (SO)

Высота шейки плоского сварного фланца с шейкой низкая, что повышает жесткость и несущую способность фланца. По сравнению с фланцем со стыковой сваркой, рабочая нагрузка сварки большая, расход сварочного прутка высокий, не выдерживает высокую температуру и высокое давление, а также многократные изгибы и колебания температуры, но монтаж на месте более удобен, можно исключить процесс сварки и замешивания, и он более популярен.

Сварка встык горловиной (WN)

Приварной фланец встык: Приварной фланец с шейкой часто называют фланцем с «высоким соединением». Целью является передача давления в трубе, тем самым снижая концентрацию высокого напряжения во фланце. Приварные фланцы с шейкой лучше всего подходят для стыковых швов, которые предлагают фланцы из-за их присущей структурной ценности. Однако цена относительно высока, поскольку процесс производства продукта сложен.

Резьбовой (резьбовой) фланец:

Резьбовой фланец соединен резьбой. Но в центре изделия имеется резьба, соответствующая размеру трубы. Его главное преимущество в том, что его можно собрать без сварки.

Кроме того, существуют скользящие фланцы и фланцы внахлестку.

Фланец для сварки враструб (SW)

Форма уплотнительной поверхности: выступающая (RF), вогнуто-выпуклая (MFM), врезная и пазовая (TG), кольцевое соединение (RJ)
